Водяные теплые полы в частном доме: устройство своими руками

Устройство и принцип работы

Водяной тёплый пол, это система обогрева помещения, в которой теплоноситель циркулирует по контуру, находящемуся под напольным покрытием. Обратите внимание, что не всегда трубы находятся в стяжке. Есть «настильные системы», в которых контур не заливается бетоном.

При детальном рассмотрении, пирог водяного тёплого пола состоит из следующих элементов:

  1. Подготовленное основание;
  2. Стяжка (5 см);
  3. Теплоизолятор (5 см);
  4. Трубы (2 см);
  5. Стяжка (4 см);
  6. Напольное покрытие (2 см).

Теплоизолятор толщиной 5 см – стандартное решение. Но если имеется возможность, то лучше увеличить толщину до 10 см. Это на 10-15% повышает эффективность всей системы. Особенно если водяной тёплый пол устраивается на первом этаже. Лучшим материалом для этого слоя является экструдированный пенополистирол.

Трубы в подавляющем большинстве водяных тёплых полов используются диаметром 16 мм.

Второй слой стяжки закрывает всю систему и служит гигантским аккумулятором тепла.

Толщина пирога водяного тёплого пола, варьируется от 18 до 23 см. А масса 1 м2 этой системы достигает четверти тонны! Такие жёсткие условия, существенно ограничивают распространение водяных тёплых полов.

Контур подключают к насосу и котлу, через систему регулировки и контроля.

«Пирог» тёплого водяного пола — многослойная конструкция с жидким теплоносителем внутри. Основной элемент тёплого пола — труба из металла или полимера, по которой осуществляется циркуляция воды или антифриза. Каждый слой имеет свое предназначение, и играет важную роль для эффективного функционирования всей системы в целом. Поэтому, при сооружении следует соблюдать четкую последовательность.

«Пирог» водяного пола выглядит следующим образом:

  • основание — из дерева или бетонной плиты;
  • гидроизоляция — полиэтиленовая плёнка (0,1 мм);
  • теплоизоляция — пенополистирольные плиты, или другой утеплитель с плотностью 40 кг/м³ и толщиной от 300 мм;
  • водяной контур — трубопровод;
  • арматурная сетка — обеспечивает плотность стяжки, допустимая толщина прутьев 3 — 5 мм;
  • бетонная стяжка — раствор из бетона и цемента с пластификаторами;
  • финишное покрытие — любой материал совместимый с греющими полами.

В общей сложности, толщина данной конструкции в частном доме может составлять от 7 до 15 см. Контур водяного пола подсоединяется к коллекторному узлу.

Водяные конструкции бывают:

  • Тяжёлыми (мокрыми) — один из наиболее распространённых вариантов. Важная роль тут отводится черновому основанию, на него кладётся гидро- и теплоизоляция, трубы и армирующая сетка, и все заливается бетонным раствором. Данный способ рекомендован для кирпичных коттеджей имеющих бетонные перекрытия, которые способны выдержать тяжесть стяжки.
  • Лёгкими — основой под трубами являются пенополистирольные плиты. Они укладываются на черновой пол и на них монтируется водяной контур. Так как плиты оснащены бобышками, с помощью которых фиксируются трубы, то не требуется их дополнительное крепление. Сверху укладываются теплопластины, на которые стелется напольное покрытие.

К сведению! Данный вариант подходит для частных домов с деревянными перекрытиями, которые не способны выдержать тяжёлую конструкцию.

  • По деревянным рейкам — то есть основой будут служить дерево, к которому монтируются нагревательные элементы. Эта конструкция закрывается гипсоволокном и финишным покрытием. Но данный метод не надёжен, поэтому рекомендован для укладки в крайнем случае.

Подготовительный этап

Перед тем как рассчитать водяной тёплый пол, определитесь с желаемой для данного помещения температурой

Он одинаков для всех схем теплых полов. Начинать нужно с расчета мощности системы, при этом принимается во внимание площадь помещения, оптимальная температура, фактические тепловые потери. Мощность теплых полов следует увеличивать для помещений, расположенных на первом и последнем этажах, если фасадные стены не имеют утепления согласно требованиям существующих норм, если финишное покрытие сделано из натуральных каменных или керамических плит.

Необходимые условия для качественной работы водяных полов

Старые половые покрытия следует демонтировать и при необходимости выровнять основание. Перепад высот по всей площади помещения не может превышать пять миллиметров, в противном случае значительно возрастает нагрузка на насос. Кроме того, велики риски образования воздушных пробок и сложности по их удалению.

Где можно использовать

В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.

Главная причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно. Даже если оно будет, то исчезнет основной лейтмотив – автономность. Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.

Общие требования к монтажным схемам

Водяные теплые полы в частном доме: устройство своими руками

Помещение следует разбить на участки в зависимости от конфигурации. Нарисовать на бумаге предварительный эскиз схемы отопления. При этом нужно выполнить два условия: количество отопительных труб на каждом участке должно быть примерно одинаковым, резких поворотов по возможности не допускать. Максимальная площадь одного участка не может превышать ≈20 м2, длина труб на нем не более 100 м. Конкретные значения зависят от мощности насоса и технических характеристик отопительных труб.

Схема подключения к котлу водяного теплого пола

Монтажные схемы можно составлять из пластиковых (самый дешевый и довольно долговечный вариант), гофрированных нержавеющих (по всем параметрам занимают средние позиции) и медных (самый дорогой и самый надежный вариант) труб.

Трубы для теплого пола

Гофрированные трубы из нержавейки

Далее нужно нарисовать на бумаге схему расположения труб, при этом принимаются во внимание вышеописанные условия. Расстояние между трубами 15–30 см в зависимости от необходимой температуры внутри помещения. При этом следует иметь в виду, что половые покрытия не могут нагреваться более 30°С.

При составлении схемы обязательно надо выполнять еще одно условие. В помещении каждый контур должен иметь одинаковую длину труб и приблизительно одинаковое количество изгибов. Схемы предусматривают укладку трубы спиральным методом, зигзагом и змейкой, допускается использование в одном помещении нескольких способов, все зависит от особенностей конфигурации пола. Вблизи окон рекомендуется увеличивать плотность укладки отопительных труб, в противном случае под ними пол будет значительно холоднее.

Схема подключения теплого пола

Расход трубы в зависимости от шага

Длина каждого контура увеличивается примерно на два метра, они потребуются для подводки к стояку. Если с пластиковыми трубами можно немного ошибаться, то медные стоят слишком дорого, чтобы резать их на куски, непродуктивные отходы увеличивают стоимость отопительной системы. Не исключено, что придется рисовать несколько эскизов, менять вид и размеры контура.

Варианты укладки труб

Способы раскладки труб водяного теплого пола

Найдя оптимальное решение, схему расположения контура можно отметить на основании фломастером. Дальнейшая разработка монтажа зависит от типа основания.

Преимущества и недостатки

Преимущества водяных тёплых полов во всей полноте раскрываются только при использовании дешёвых энергоносителей, как-то: газ, уголь, дрова. Нагрев теплоносителя электрическим котлом, приблизительно в 7 раз более затратный, чем при использовании газового оборудования.

Гигантская теплоёмкость системы водяного тёплого пола, ещё один плюс. Комната, в которой находится ≈ 100 кг/м2 нагретого бетона, быстро остыть не может (в расчёт берётся только верхний слой стяжки).

Но и минусы тоже есть. Прежде всего, это чудовищная инерционность. Чтобы прогреть такой слой стяжки, необходимо время и энергия.

Водяные теплые полы в частном доме: устройство своими руками

Инерционность подводит к тому, что регулировка температуры водяного тёплого пола, весьма условна. Контролирующая аппаратура снимает показатели температуры с теплоносителя, поверхности пола и воздуха (в некоторых терморегуляторах). Но вносимые через терморегулятор изменения, очень медленно проявляются.

Монтажная схема по бетонному основанию

Схема водяного теплого пола по бетонному основанию

Устройство водяного тёплого пола с бетонной стяжкой

Установка водяного отопления по бетонному основанию содержит несколько «слоев пирога».

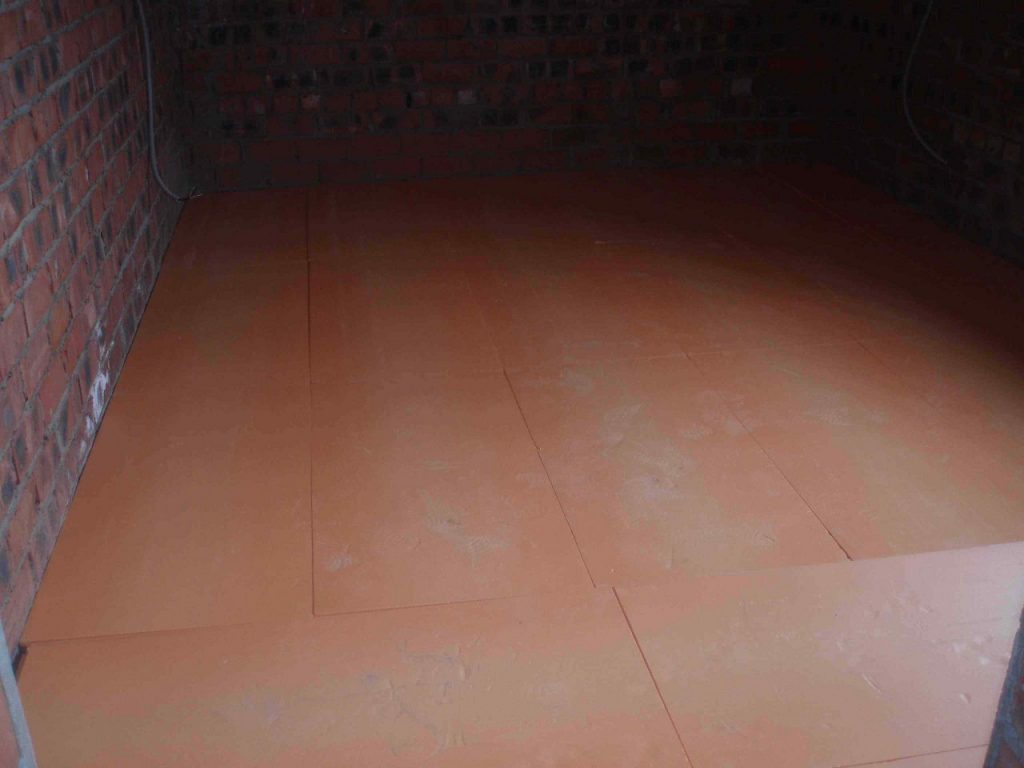

Слой теплоизоляции

Укладывается на очищенное основание, если оно имеет большие неровности, то предварительно следует сделать стяжку. Желательно использовать пенобетон, он сокращается непродуктивные тепловые потери. Толщина теплоизоляции должна быть более трех сантиметров, плотность теплоизоляции не менее 35 кг/м3.

Слой теплоизоляции

Рекомендуется закладывать в схему пенопласт или прессованную минеральную вату повышенной физической прочности. В реализации есть специальные маты для систем водяного обогрева пола, они имеют установленные фиксаторы, которые намного облегчают процесс укладки труб. Если помещение большое, то толщина изоляции увеличивается.

Укладка труб

Крепление труб теплого пола

В среднем на квадратный метр помещения понадобится приблизительно пять погонных метров при шаге 20 см. Эти показатели могут изменяться с учетом расчетной мощности отопительной системы.

Укладка труб

После соединения всех участков нужно в обязательном порядке провести гидроиспытания герметичности соединения. Для этого один конец трубы заглушить, а ко второму присоединить водяной насос. Давление воды во время испытаний должно в два раза превышать рабочее. Такие испытания позволят своевременно обнаружить и устранить места протечек.

Демпферная лента для теплого пола

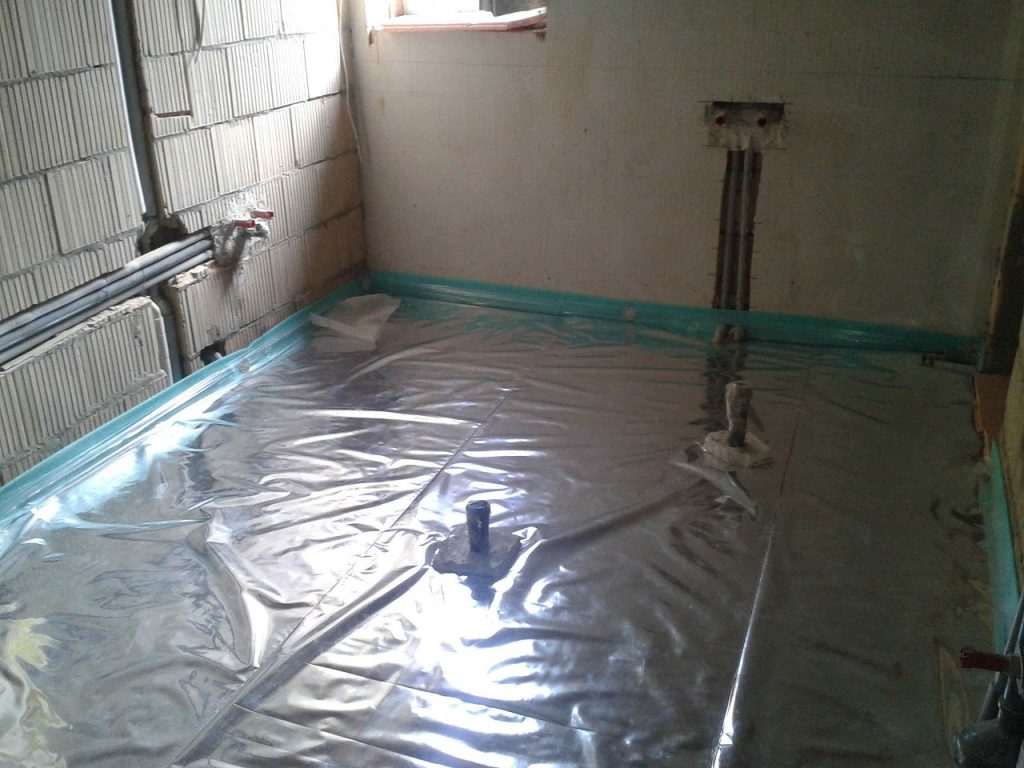

Демпферная лента и изоляционная пленка

По контуру помещения предусматривается демпферная лента, которая компенсирует тепловые расширения верхней цементной стяжки. Между контуром труб и стяжкой на схеме предусматривается слой гидроизоляции. В этих целях можно использовать дешевую полиэтиленовую пленку толщиной не менее 30 мкм.

Поверх гидроизоляции укладывается металлическая или пластиковая сетка для армирования.

Изоляционная пленка и сетка

Водяные теплые полы в частном доме: устройство своими руками

Толщина стяжки 3–10 см выше поверхности труб. Стяжка делается обычным способом, можно использовать мокрый или полусухой материал. После остывания устанавливается финишное половое покрытие.

Стяжка над водяным тёплым полом

На схеме рисуются все слои теплого пола с указанием материалов изготовления и линейных параметров.

Предусматривает использование готовых плит ОСП с пропиленными канавками под трубы и металлическими пластинами. Толщина плит не менее 22 мм, на схеме укладка теплоизоляции предусматривается в перекрытии. Разнообразие модулей по конфигурации позволяет класть их в нужной последовательности согласно разработанной схеме.

Теплый пол на деревянном основании

Фото укладки труб теплого пола

Схема рисуется с учетом использования деревянных или ОСП реек толщиной не менее 28 мм. Рейки должны укладываться на половые лаги, расстояние между ними немного больше диаметра труб. В качестве фиксаторов применены металлические профильные пластины, сверху есть защелки. Система накрывается гипсоволокнистыми плитами.

Теплые полы по деревянной основе

Укладка теплоизолятора

Экструзионный пенополистирол и сшитый пенополиэтилен, только эти два материала можно применять для устройства теплоизоляции в системе водяных тёплых полов.

Водяные теплые полы в частном доме: устройство своими руками

Перед укладкой листов теплоизолятора, по периметру комнаты приклеивают демпферную ленту толщиной 10-12 мм. Она служит не только для компенсации теплового расширения стяжки, но и для предотвращения ухода тепла в стены. По высоте, она должна выступать за границы верхнего слоя стяжки.

Листы теплоизолятора раскладывают вразбежку и обязательно на слой гидроизоляции. Для гидроизоляции лучше всего использовать полиэтиленовую плёнку толщиной 0,2 мм.

Если вы решились сделать толщину теплоизоляции 10 см, то будет лучше, если уложить два слоя плит толщиной 5 см. Обязательно с разбежкой между слоями.

Есть вариант использовать в качестве теплоизолятора специальные плиты, предназначенные для организации водяных тёплых полов. Их отличие в бобышках на одной из поверхностей. Между этими бобышками укладывают трубу. Но их стоимость неоправданно высокая. Кроме того, в таких плитах будут держаться далеко не все трубы. Например, полипропиленовые и полиэтиленовые трубы слишком упругие, для них потребуется дополнительная фиксация.

Крепление труб к теплоизолятору не осуществляется. Крепёж должен пройти сквозь слой пенополимера, и зафиксироваться в стяжке. Это очень трудоёмкий процесс, учитывая объём работы.

Водяные теплые полы часто используются для отопления частного дома

Оптимальным вариантом будет фиксация труб на сетке. При этом сетка будет служить именно для крепежа труб, а не для армирования стяжки.

Есть специальные сетки из двуосно ориентированного полипропилена, а можно применять простую кладочную сетку.

Полистирольная схема

Полистирольная система теплого водяного пола

Более современный метод, бетонную стяжку делать нет надобности. Такая схема значительно ускоряет монтажные работы, позволяет использовать систему не только во время нового строительства, но и в период выполнения капитального ремонта здания. За счет минимальной толщины всех слоев удается уменьшить потери помещения по высоте, минимизировать нагрузку на перекрытие.

Полистирольная система

Схема предусматривает встраивание в полистирольные плиты алюминиевых пластин, в которых фиксируются трубы. Толщина плит позволяет прятать в них трубы диаметром до 20 мм.

Фрагменты монтажа полистирольной системы

Системы сверху накрывается гипсоволокнистыми плитами. Не рекомендуется пользоваться фанерой или ОСП, они имеют недостаточную теплопроводность, что понизит эффективность отопительной системы. Гипс отлично проводит тепло, а добавление синтетических волокон делает его достаточно прочными. Поверх этих плит можно класть финишное половое покрытие.

Полистирольная система может иметь основание толщиной от 15мм до 70мм

Выбор и расчёт материалов

После составления проекта необходимо произвести расчёт требуемого материала. Для самостоятельного проведения расчёта можно воспользоваться онлайн-калькулятором. Если же вы не уверены, что сами сможете сделать правильно расчёт требуемого материала для тёплого пола, то следует обратиться к профессионалам.

Для проведения данных вычислений берутся стандартные показатели, на которые не влияет способ и условия укладки — площадь и характеристики помещения, мощность котла и насоса, диаметр труб. Также, требуется высчитать коэффициент теплоотдачи, на него влияет материал из которого изготовлены стены, степень утепления и размер окон.

Длина труб высчитывается по подготовленному чертежу-схеме. Обязательное условие — цельный водяной контур, поэтому при большой площади помещения, трубопровод следует разделить на несколько частей, каждый не более 100 метров.

Водяной теплый пол своими руками

Стандартная формула, по которой можно высчитать размер трубопровода — площадь помещения в метрах кв. делится на укладочный шаг в метрах, и прибавляется длина завитков и расстояние до коллектора.

Для водяной конструкции в частном доме монтируемой своими руками, рекомендовано использовать трубопрокатное изделие, диаметр которого 16 и 17 мм. Контур с диаметром 20 мм специалисты не советуют применять (хотя допустимо), ведь это увеличивает толщину стяжки. А чем она больше, тем снижается эффективность работы системы. Оптимальная толщина стен труб 2 мм.

Средний расход трубы на 1 м2:

  • 10 метров при шаге 10 см;
  • 6,75 м — при 15 см.

Основной материал из которого изготавливаются трубы для водяного пола:

  1. Сшитый полиэтилен — PE-X и PERT. Плюсы вида PE-Xа — наличие памяти формы, за счёт большой плотности сшивки. То есть, растянутый и деформированный контур под воздействием горячего теплоносителя, возвращается в первоначальную форму. Стоит сказать, что контур PE-Xа с аксиальными фитингами не страшно заливать стяжкой, а вот PERT оснащённый цанговыми фитингами должен быть открыт в местах соединения. Поэтому, рекомендовано вид PERT укладывать в стяжку только цельным отрезком, а фитинги устанавливать лишь в местах фиксации к коллектору.
  2. Металлопластик — трубы из этого материала применяются часто в конструкциях водяного пола, так как по стоимости недорогие и просты в монтаже (легко гнутся).
  3. Медь — изделие из неё дорогое, требует защиты от воздействия щелочи находящейся в бетонном растворе. Поэтому, редко используется при монтаже водяного греющего пола в частном доме своими руками.

Лучше покупать изделие с поливинилэтиленовой прослойкой внутри, если требуется более надёжная изоляция.

Утеплитель

Предназначение теплоизоляции — отделить нагревательные элементы от основания, чтобы потоки теплого воздуха шли вверх, и не уходило в землю. Наличие теплоизоляционного материала — обязательное условие при обустройстве тёплого пола. Без него, пол не будет работать эффективно, и вообще теряется смысл его сооружения.

К наиболее распространённым утеплителям относятся:

  • Экструдированный пенополистирол — обладает повышенной механической прочностью и низкой теплопроводностью. Помимо этого, изделие влагостойкое, поэтому подходит для установки в кухне, ванной или бассейне. ЭППС прост в монтаже, так как оснащен специальными пазами по бокам. Размер листов 600 на 1250 и 500 на 1000, а толщина колеблется от 20 до 100 мм.
  • Профильные маты с пазами для фиксации труб — имеют высокую стоимость, но с их помощью укладка контура значительно упрощается. Толщина матов всего 1 — 3 мм.

Определиться с толщиной утеплителя для тёплого водяного пола в частном доме не сложно. Отталкиваться нужно от условий монтажа:

  • на грунт — требуется слой 10 см;
  • над подвалом — 5;
  • если снизу тёплое помещение — 3 см.

Помимо этого, нужно приобрести крепёжные элементы, которыми плиты будут фиксироваться к полу (тарельчатые дюбеля).

Чтобы конструкция функционировала, потребуется обустроить келлекторно-смесительный узел. С его помощью осуществляется направление нагретого теплоносителя в контуры тёплого пола и регулировка температурного режима.

В комплекте коллекторные узлы не продаются, поэтому комплектующие для него придётся подбирать самим. Если вы не уверены в том, что самостоятельно сможете правильно укомплектовать коллекторный шкаф, то лучше обратиться за помощью к специалистам.

В коллекторный узел входят:

  • коллекторы с клапанами;
  • соединительные фитинги;
  • автоматические воздухоотводчики;
  • кронштейны для закрепления на стене;
  • сливные краны;
  • металлический шкаф;
  • смесительный узел и насос;
  • термометр.

Так как, наиболее часто тёплые водяные полы заливаются бетонной стяжкой, и планируются для долгосрочной эксплуатации, то выбирать материал нужно ответственно. То есть, не покупать дешёвую и некачественную продукцию, весь материал — трубы, утеплитель и комплектующие должны быть высококачественные, и с большим сроком службы.

Для водяного тёплого пола подходят следующие виды труб:

  • Медные;
  • Полипропиленовые;
  • Полиэтиленовые PERT и PEX;
  • Металлопластиковые;
  • Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

Способы укладки контура

Система управления водяным тёплым полов включает:

  1. Насос;
  2. Котёл;
  3. Коллектор;
  4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

  1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Водяные теплые полы в частном доме: устройство своими руками

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z1 – 1,7 вентиль термостата;

Z2 – 1,2 смеситель;

Z3 – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) ((1,7 * 3) (1,3 * 1) (1,2 * 18))/10 = 9 (5,1 1,3 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

  1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S — площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 — 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

  1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
  2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа. ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Существует три основные способа укладки контура в частном доме своими руками, но все они имеют один общий момент — трубы монтируются от стен по направлению к центру:

  • «Улитка» — укладка контура производится по спирали от стен к центру, и обратно. При этом, конструкция сужается к центру помещения. При составлении схемы следует помнить что нужно оставлять место между трубами, для их возвращения к питающему источнику. При помощи данной схемы обогрев напольного покрытия получается равномерный, при этом снижается уровень гидравлического сопротивления. Количество трубного материала при такой укладке меньше, чем при других способах. Основной недостаток — сложный монтаж.
  • «Змейка» — трубы размещаются вдоль стен в виде петель. Вариант лёгкий, но при нём не возможно добиться равномерного прогрева полов, так как температура при входе и выходе существенно различается.
  • Комбинированный способ — в нём объединяются обе схемы. Подходит для помещений с холодными стенами. Вдоль стен контур укладывается «змейкой», а по центру «спиралью». Этот способ позволяет сэкономить на трубах и увеличить энергоэффективность устройства.

Наиболее простой вариант, как сделать своими руками тёплый водяной пол — от отопления, однако этот способ не всегда является оправданным.

Для эффективного функционирования оборудования, требуется соблюдать два правила:

  1. Не допускать перегрев теплоносителя свыше 55 градусов. Это может испортить напольное покрытие, а в некоторых случаях, происходит выделение вредных веществ. Помимо этого, пол перегреется, и ходить по нему будет не комфортно.
  2. Обеспечить правильный расход теплоресурсов, иначе произойдёт понижение температуры в радиаторе, и общий уровень обогрева помещения не изменится.

Водяные теплые полы в частном доме: устройство своими руками

Есть несколько вариантов, как сделать тёплый водяной пол в частном доме своими руками от отопления.

Подсоединение водяного контура к радиатору — наиболее лёгкий способ. Один конец устройства подключается к подаче, а второй к обратке. Но достичь требуемого обогрева можно лишь при соблюдении ряда правил:

  • общий котёл для обогрева воды нужен автоматический, чтобы он мог поддерживать необходимую температуру теплоносителя;
  • площадь помещения должна быть не больше 10 кв;
  • наличие мощного насоса для хорошей циркуляции теплоносителя.

Однако, специалисты не рекомендуют данный метод при обустройстве водяного тёплого пола в частном доме своими руками. Так как, он имеет несколько минусов:

  • теплоноситель будет направляться в первую очередь в основные трубы и радиаторы, а по контуру тёплого пола движение будет замедлено, что понизит его температуру;
  • при повышении температуры, пол будет перегреваться.

Но, если вы остановили свой выбор на этом варианте, то лучше доверить работу специалистам, так как при отсутствии опыта, самостоятельный монтаж может привести к протечке.

Чтобы сделать правильную врезку труб тёплого пола, необходимо запостись радиаторным краном, он устанавливается на подачу, и температурным регулятором РТЛ. Пошагово, процесс подключения выглядит следующим образом:

  1. В подающую трубу врезается тройник. А в обратку, кроме тройника, устанавливаются отрезки полимерных изделий и три тройных угловых переходника на 90 градусов. Оба выхода должны смотреть вверх — это облегчит процесс подключения.
  2. Уровнем делается отметка вертикальной линии — к этому месту прикручивается клипса для полимерных труб, и закрепляется дюбелями.
  3. Вывод впаивается и фиксируется в клипсе (теперь готовы оба выхода для кранов).
  4. Монтируются краны — при этом, учитывается маркировка, стрелка показывает направление теплоносителя.
  5. На оба конца контура тёплого пола устанавливаются головки, на них должна быть резьба, внутренняя — для обратки, и внешняя — для подачи.
  6. Соединяются все выводы с помощью гофрированной стальной трубы.
  7. Заключительный этап — устанавливается термоголовка на подающий кран.

Водяные теплые полы в частном доме: устройство своими руками

Однотрубная разводка — то есть система имеет всего одну трубу, по ней движется вода. Данная модель надёжна, единственный минус — при движении теплоносителя происходит понижение температуры. Поэтому, если к ней подсоединить ещё и водяной контур, то это приведёт к дополнительному температурному понижению и возрастанию гидравлического сопротивления, в связи с этим потребуется оборудовать дополнительный насос.

Для хорошей работы данной конструкции, нужно соблюдать ряд правил:

  • чтобы температура не падала в радиаторе, врезку полового контура в отопление нужно делать после всех радиаторов;
  • производить данное подключение возможно лишь при наличии не больше 5 батарей;
  • чтобы подогрев пола поддерживался на одном уровне, следует подсоединить к системе трёхходовой смесительный клапан — он способен производить подмешивание к остывшей воде, горячую;
  • требуется обустроить систему принудительным насосом, он будет обеспечивать циркуляцию теплоносителя.

Такая система используется не часто, так как работает не стабильно. Поэтому, установка насоса позволит создавать давление, которое будет направлять воду в трубопровод пола. При открывании клапана, давление передаётся радиатору, а наличие гидравлического сопротивления вызывает разбалансировку батарей и изменение расхода воды.

При такой работе отопительной системы, возможны аварийные ситуации. Поэтому, профессионалы советуют при монтаже тёплого водяного пола в частном строение своими руками, сооружать пол от котла, с использованием коллекторного узла.

Если вы хотите, чтобы в вашем доме всегда была комфортная атмосфера, то водяной тёплый пол — правильное решение. Смонтировать его самостоятельно в своём доме может каждый, главное выбрать качественный материал и соблюдать технологию укладки.

Видео инструкции

Стяжка

Водяные теплые полы в частном доме: устройство своими руками

ВАЖНО: верхний слой стяжки заливают только при заполненном контуре. Но перед этим, металлические трубы заземляют, и закрывают толстой полиэтиленовой плёнкой. Это важное условие, для предотвращения коррозии вследствие электрохимических взаимодействий материалов.

Вопрос армирования можно решить двумя способами. Первый – положить сверху трубы кладочную сетку. Но при таком варианте, возможно появление трещин в следствии усадки.

Другой способ – дисперсное армирование фиброй. При заливке водяных тёплых полов, лучше всего подходит стальная фибра. Добавленная в количестве 1 кг/м3 раствора, она равномерно распределится по всему объёму и качественно повысит прочность застывшего бетона. Полипропиленовая фибра, для верхнего слоя стяжки подходит гораздо меньше, ибо прочностные характеристики стали и полипропилена даже не конкурируют друг с другом.

Устанавливают маяки и замешивают раствор по вышеизложенной рецептуре. Толщина стяжки должна быть не менее 4 см над поверхностью трубы. Учитывая, что ø трубы 16 мм, общая толщина будет достигать 6 см. Время созревания такого слоя цементной стяжки – 1,5 месяца. ВАЖНО: Ускорять процесс включая подогрев пола – недопустимо! Это сложная химическая реакция образования «цементного камня», которая происходит при наличии воды. А нагрев вызовет её испарение.

Ускорить созревание стяжки можно при включении в рецептуру специальных добавок. Некоторые из них вызывают полную гидратацию цементу уже через 7 суток. И кроме этого значительно уменьшают усадку.

Определить готовность стяжки можно, если положить на поверхность рулон туалетной бумаги, и накрыть его кастрюлей. Если процесс созревания окончился, то на утро бумага будет сухая.

Какие ошибки допускаются во время составления схемы

Для тех, кто имеет большой опыт производства работ, эти ошибки кажутся смешными, но новички нередко на них не обращают внимания. В дальнейшем возникают большие проблемы, приходится некоторые архитектурные конструкции переделывать.

  1. Не учитывается высота оконных и дверных проемов, места расположения батарей отопления под окном. Проемы имеют стандартные размеры, а теплый пол всегда поднимет финишное покрытие. Как результат – высота проемов уменьшится, их придется переделывать. Уменьшение высоты может превышать 10–15 сантиметров в зависимости от используемой схемы отопления. Увеличить высоту проемов довольно сложно, над ними установленная балка, ее демонтаж/монтаж требует практических знаний выполнения строительных работ. Поднятие чистового пола нужно учитывать на стадии проектирования дома, а для этого схема укладки уже должна быть готова.
  2. Рекомендуется все существующие домовые инженерные коммуникации прятать в «пироге» теплого пола. Таким способом удастся ускорить работы и улучшить внешний вид помещения. Нет надобности тянуть отопительные и водопроводные трубы по стенам, штробить их, сверлить отверстия и т. д.

    Прокладывайте коммуникации вместе с трубами

  3. Нельзя делать большую заливку теплого пола без разделения на части. Нагрев стяжки существенный, тепловые расширения имеют высокие значения. При таких условиях эксплуатации стяжка обязательно даст трещины, в худшем случае возможно вспучивание. Трещин может быть так много, что они окажут негативное влияние на прочность конструкции. Для того чтобы избежать подобного явления, на схеме следует предусмотреть деление большой по площади стяжки на несколько участков при помощи демпферной ленты. Оптимальный размер одного участка в пределах 15–20 м2.
  4. Неопытные строители на следующий день поле укладки стяжки включают отопление в надежде, что таким способом ускоряют процесс застывания. Это большая ошибка, в таких условиях цементная смесь не застывает, а высыхает. В результате химические реакции прекращаются, цемент никогда не наберет прочности. Профессионалы, наоборот, в слишком теплых помещениях один–два раза в сутки обильно поливают стяжку водой, только так можно иметь ожидаемую прочность пола.
  5. Обязательно обозначьте на схеме или уже на стяжке место прокладки труб под дверным порогом. Во время установки коробки вы будете знать, в каком месте сверлить под дюбели, чтобы не повредить трубы.
  6. Постарайтесь не использовать способ укладки труб змейкой, самый оптимальный вариант — класть их улиткой. Это несколько труднее, требует терпения и внимания, но усилия вполне оправдаются результатом, пол по всей площади будет иметь одинаковую температуру.

    Схема монтажа водяного теплого пола

  7. На схеме нужно нарисовать раскладку труб во всех помещениях сразу, а не по отдельности. Если этого не сделать, то возникнут случаи, когда их будет невозможно правильно уложить, выход из одной комнаты будет мешать входу в другую. Придется трубы резать на куски и соединять, а каждое лишнее соединение – дополнительный риск появления протечек.

    Общая схема тёплого водяного пола

Если все продумано, просчитано и правильно нарисовано на схеме, то есть уверенность в эффектности теплого водяного пола.

Понравилась статья? Поделиться с друзьями:
Dachnik.Net.ru
Adblock detector
